Как сделать лебедку в гараже

Самодельная лебедка в гараж ( часть 1 )

Всем доброго времени суток.
Нужна была нужда в лебедке. Люди приезжают на «мертвых» машинах, соответственно в гараж заталкивать самому тяжело, да неудобно. И вот приехал Land Rover Discovery 3… это было последней каплей. 5 мужиков толкая этот ровер чуть не обо*рались пока этот ровер затолкали в гараж. Вес 3 тонны, колеса широченные, на улице гололед, вобщем не пушинка )))

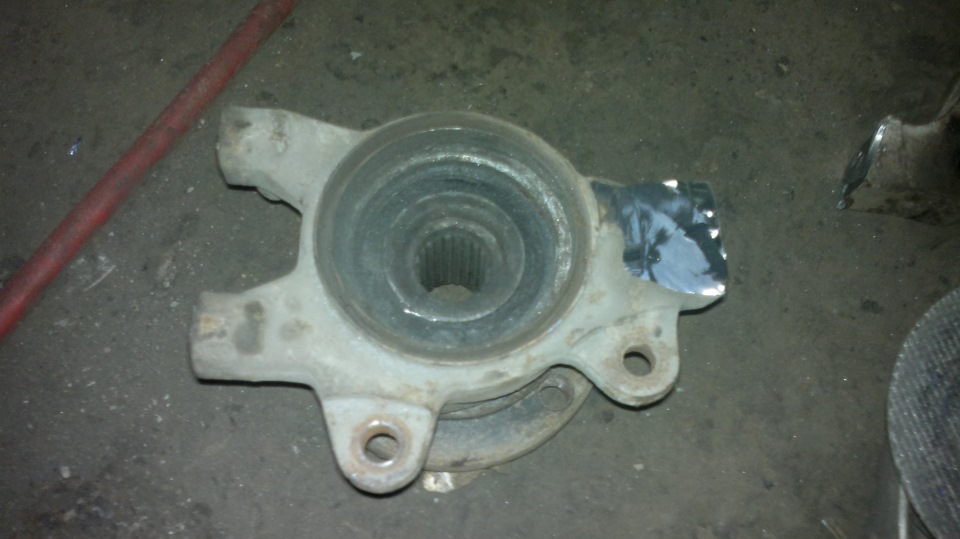

В мусоре полно всего валяется, со склада немного насобирал. Механизм решил сделать на базе ступицы переднеприводного «таза».

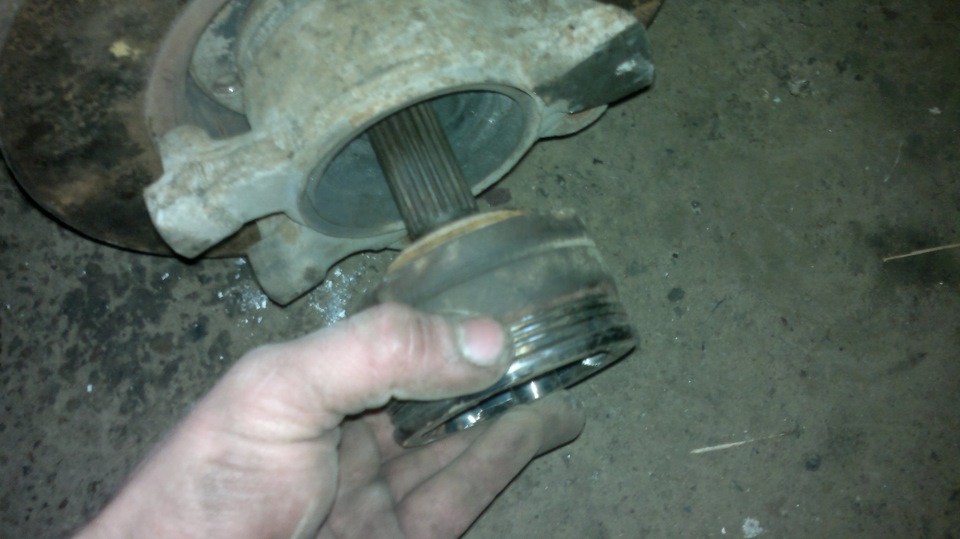

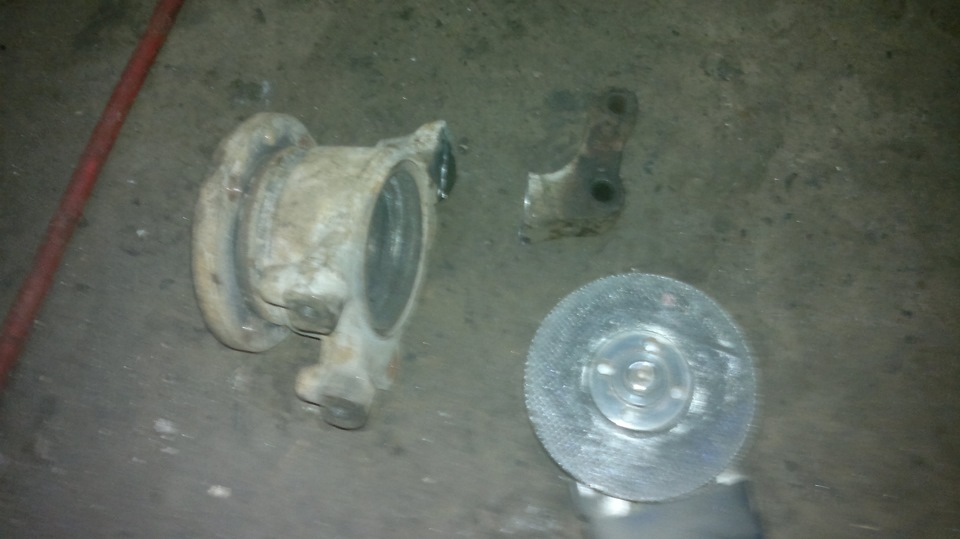

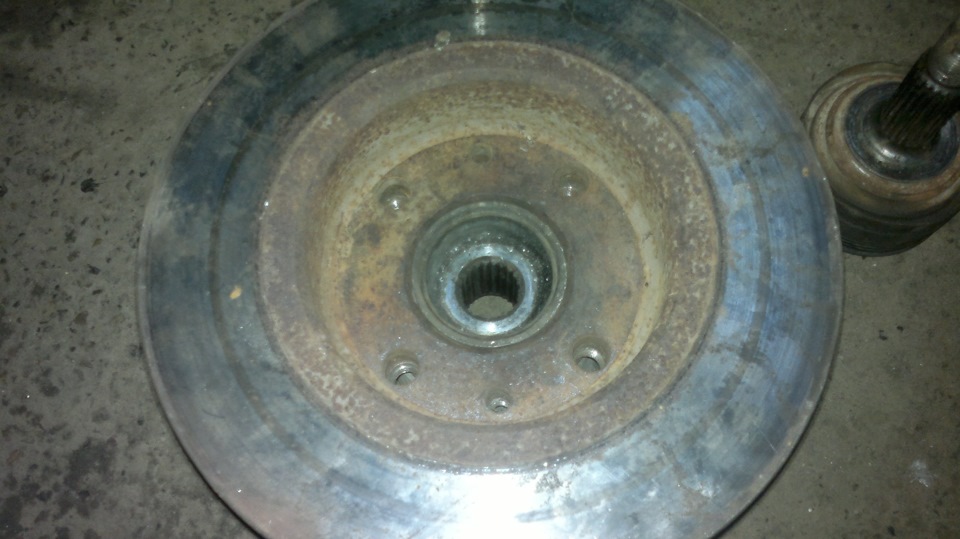

Для того, чтобы все закрепить, и ничего не мешало, ступицу распилил

На распил ушло минут 7-10. Диск почти не сточился.

Примерно так все это будет выглядеть

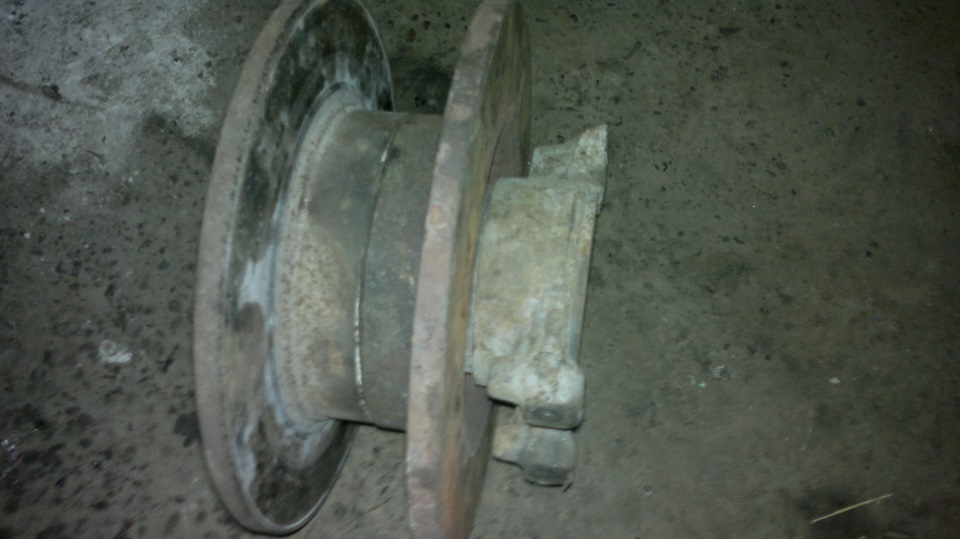

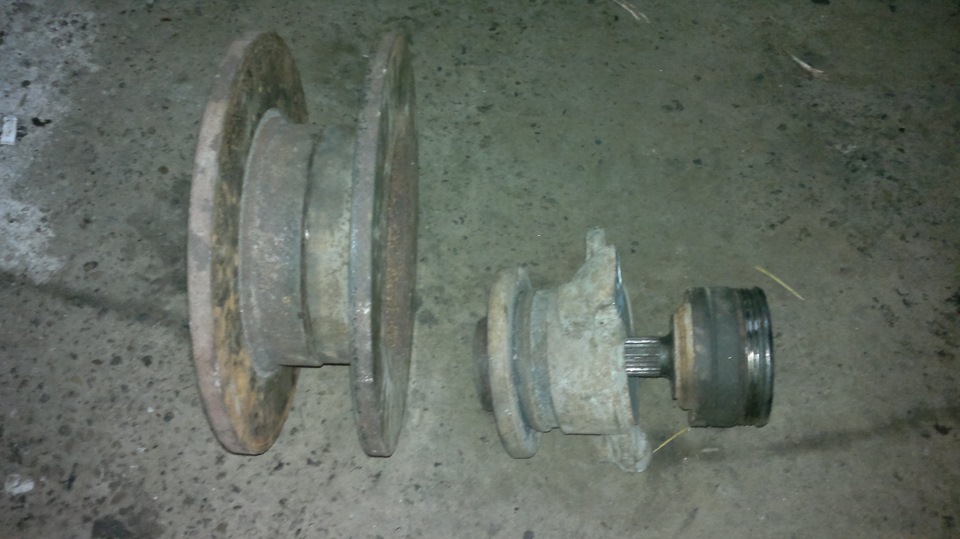

2 тормозных диска будут выполнять роль барабана для троса (надеюсь хватит метров на 20), крпятся на ступицу как родные ))) Вот так > <

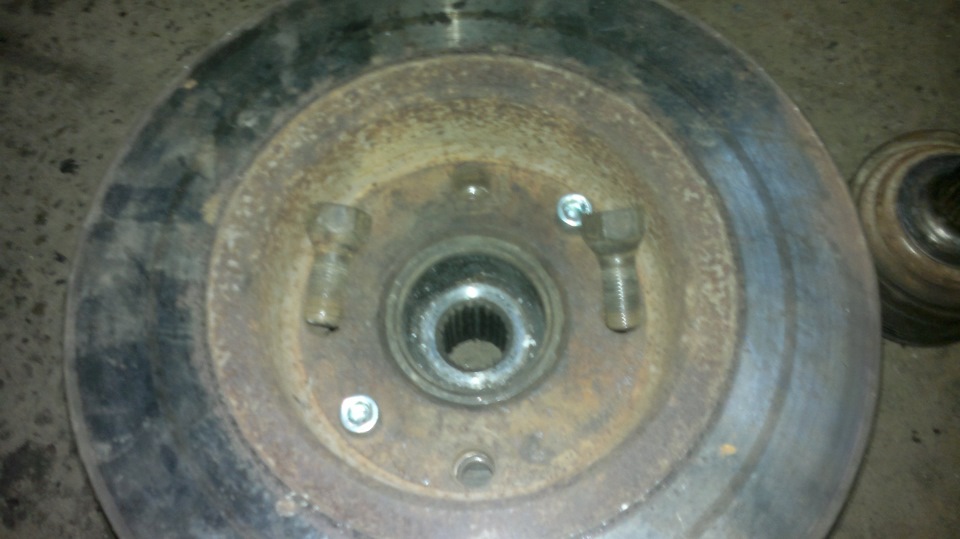

Далее все собираем…

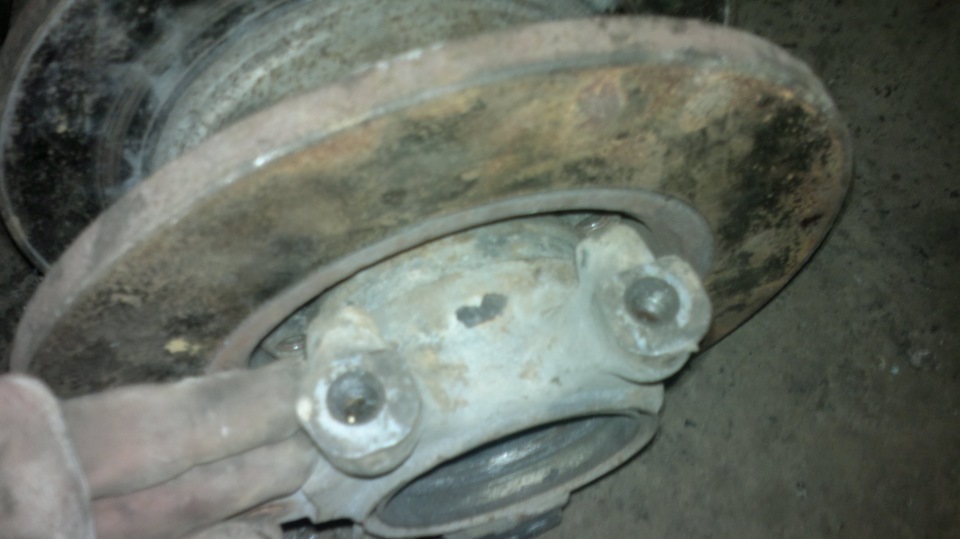

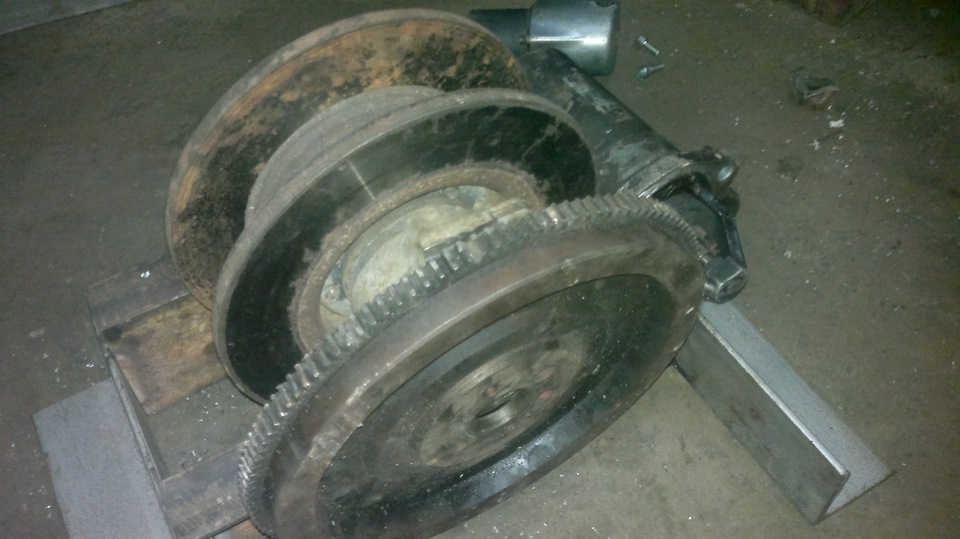

Пока примеряю гранату (из мусора), для наглядности. Потом к ней прилепим маховик (тоже из мусора )

Статья в тему:  Как составить договор на аренду гаража

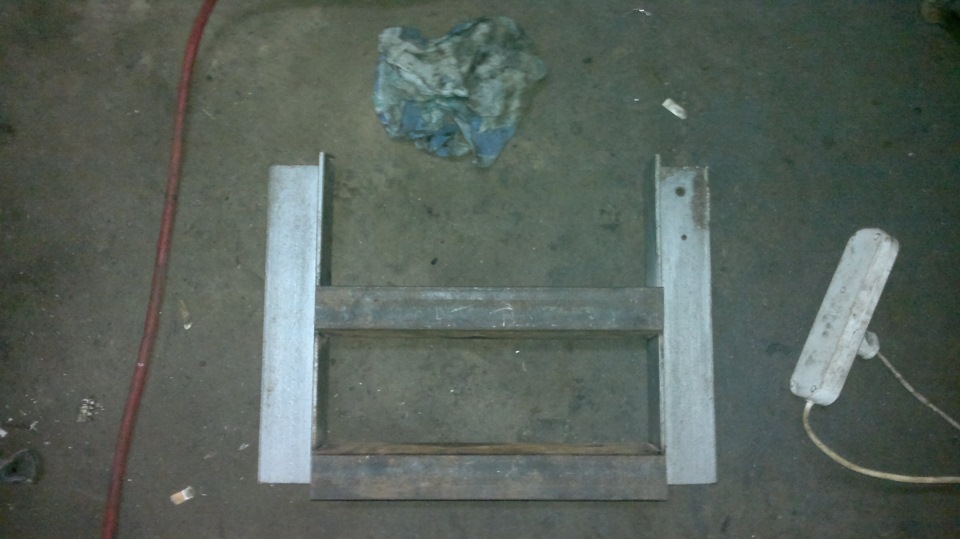

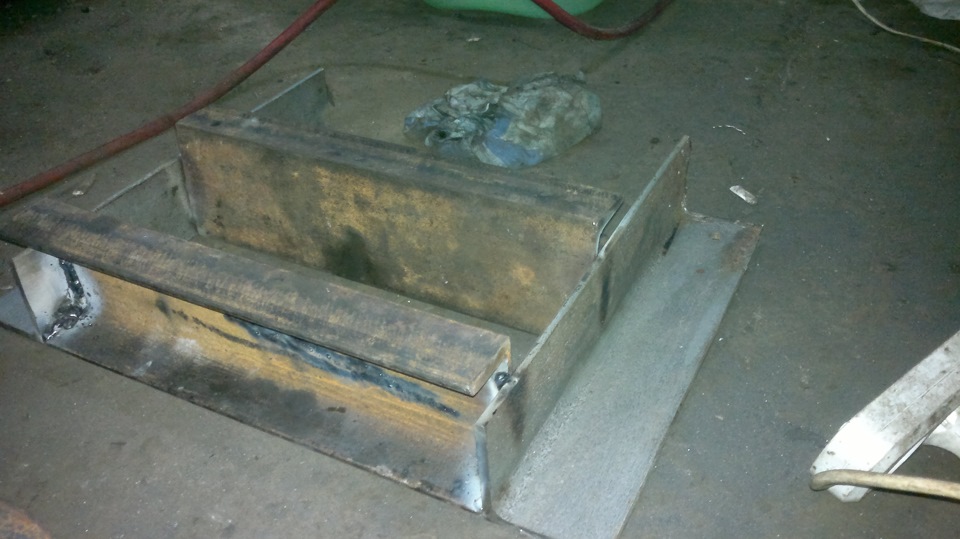

Метало-лома в гараже хватает, а вот раму делатьнеизчего. По углам насобирал все что было, нарезал по 35 см. Надеюсь что хватит, и сварил.

Основная часть готова.

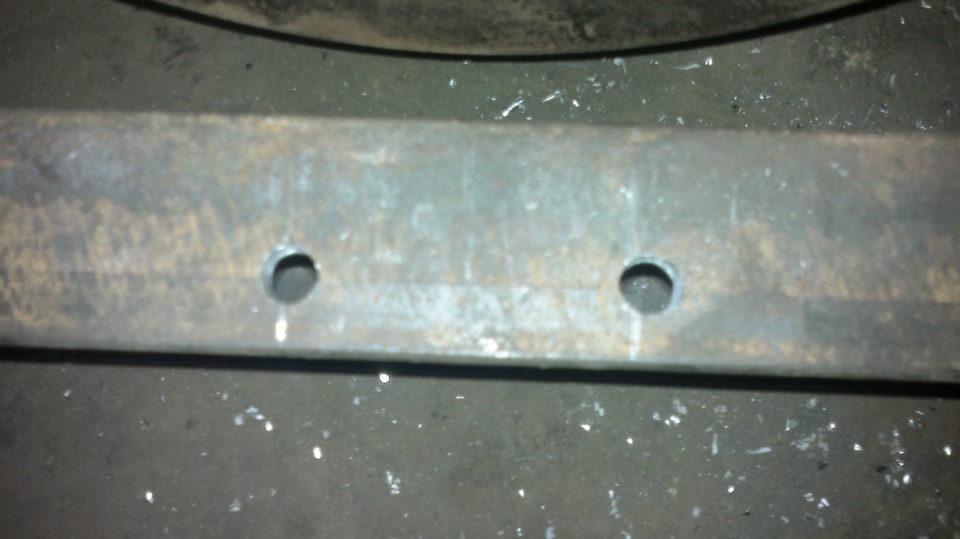

Теперь нужно закрепить ступицу к раме, для этого просверлил 2 отверстия Ф10мм, расстояние между отверстиями 65мм.

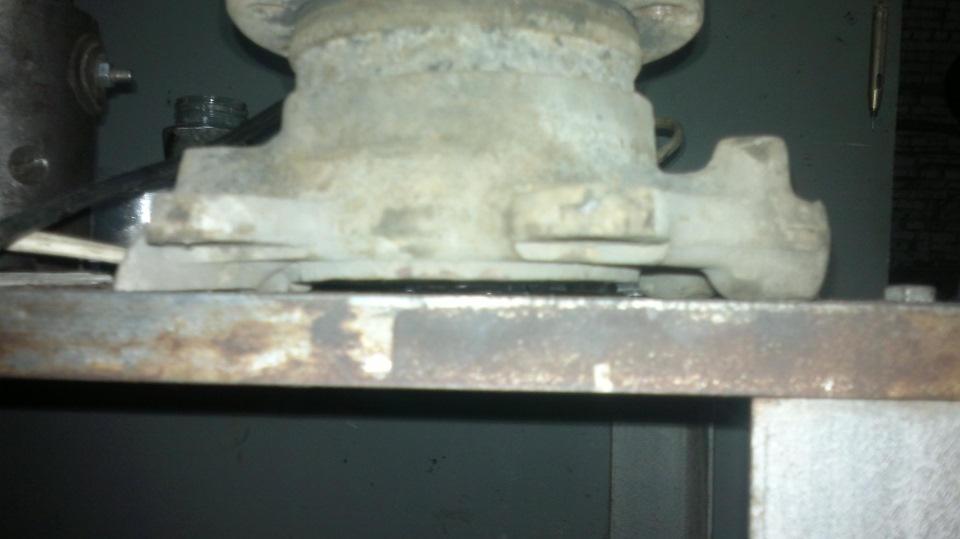

пора всю конструкцию примерить на раму. Болты родные.

Еще пару фоток на затравку…

…Когда все примерил, заметил что швеллер гнутый был, нижняя часть рамы идеальная, а верхняя не в плоскости. в понедельник буду исправлять, срезать и переваривать. (((

Пошаговая инструкция для изготовления лебедки в гараж своими руками

Лебедка для гаража является устройством, предназначенным для того, чтобы упрощать перемещение габаритных предметов. Принцип ее работы основывается на правиле рычага. Прикладывая усилие к рукояти, возможно осуществлять поднятие и перемещение грузов большой массы. Лебедка для гаража может работать как от ручного привода, так и от электропривода. Ременные передачи не используются, так как ремень может проскальзывать.

Виды лебедок

Лебедка включает в себя барабан/шкив для каната, приводной агрегат, тормоз и станину. Устройства могут перемещать груз горизонтально либо поднимать вверх. По методу монтажа они подразделяются на стационарные и переносные. Если классифицировать оборудование по конструкции, можно выделить 3 его типа: шестеренчатое, червячное, цепное.

Шестеренчатые

Считаются самыми распространенными. Функционируют за счет усилия оператора. Делятся на одно- и многоскоростные. Лебедки первого типа представляют собой барабан, на котором закреплены основная и ведущая шестерни. Многоскоростные устройства состоят из минимум 2 пар шестерен, что позволяет перемещать более тяжелые грузы.

Червячные

Состоят из винтовой шестеренки, которая вращает основную, зафиксированную на барабане. Валы располагаются под углом девяносто градусов к земной поверхности. Основным плюсом подобного оборудования считается высокий индекс усиления, что делает работу эффективнее. К минусам возможно причислить повышенную нагрузку на передачу.

Статья в тему:  Как расположить дом и гараж на узком участке

Цепные

Конструктивно цепные лебедки основаны на цепной передаче, напоминающей ту, которой оснащаются велосипеды. Подобное устройство возможно сделать своими руками.

Обзор лучших производителей

Для использования в бытовых условиях оптимальными считаются следующие модели:

  1. «Спрут-9000» – способна перемещать крупногабаритные грузы большого веса.
  2. Master Winch MW X8288 – скоростная лебедка с тросом большой длины.
  3. «Сорокин» 1.1 т на ATV – устройство считается одним из самых дешевых в своем классе.

Профессионалы отдают предпочтение таким устройствам:

  1. Bison 20 – высокомощная лебедка на гидравлике.
  2. COMEUP Seal Gen2 9.5 s – устройство с тросом из синтетики.
  3. Master Winch MW X18000 24V – позволяет перемещать даже очень тяжелые грузы.

Лебедка своими руками

Если вы решили сделать устройство собственноручно, вам нужно помнить, что оно обязательно должно быть оснащено тормозом или специальной рукоятью, выполняющей, кроме всего прочего, функцию останова. Это позволит безопасно проводить работы по перемещению грузов.

Что понадобится

Для сбора потребуются такие материалы:

  • маленький кусок трубы;
  • рычаг;
  • ось вращения;
  • трос.

Блок для работы лебедки

Блок полиспаста предназначается для того, чтобы усиливать тягу. Он обеспечивает двукратное усиление тяги. При этом скорость перемещения снижается в два раза. Полиспаст оптимален, если нужно менять направление перемещения груза.

Простой вариант для гаража

Прежде всего, в землю вставляется ось вращения (допускается использование лома, лопаты), на которую устанавливается кусок трубы. На тросе создается петля, и фиксируется на оси вращения так, чтобы, поворачиваясь, трос закручивался вокруг оси. Другой конец троса будет прицепляться к грузу, который требуется переместить. После монтажа рычага (можно использовать монтировку), которым будет осуществляться вращение, созданную конструкцию можно применять по назначению.

Как сделать более сложный и надежный вариант

Ручная лебедка способна справиться не с каждым грузом. Улучшенным ее вариантом считается устройство с электрическим приводом. Оно работает на электромоторе, существенно упрощающим процедуру передвижения груза.

Статья в тему:  Как из гаража сделать мастерскую

Алгоритм изготовления электролебедки следующий:

  1. Изготовление платформы. Для этого потребуются металлический профиль и пластинка из стали, имеющая толщину от четырех до пяти миллиметров. Они соединяются посредством сварочного аппарата, электродом диаметром 3 миллиметра. Вместо сварки можно применять болтовое соединение.
  2. Обработка сварочных швов кругом для шлифования. Это позволяет устранить окалины и притупить кромки.
  3. Проверка прочностных показателей сделанной рамы.
  4. Изготовление катушки для намотки троса. Для этого потребуются 2 металлические пластинки и несколько шпилек с резьбой на обоих концах.
  5. Подготовка трубчатых втулок для скрытия резьбы.
  6. Создание крепления для звездочки, по которой будет перемещаться цепь.
  7. Закрепление 2 дисков на валу, закрепление ступиц посредством болтового соединения. Это позволит лебедке равномерно вращаться.
  8. Покупка маленького мотора, который позволит барабану вращаться.
  9. Насадка второй звездочки на вал двигателя.
  • Грунтовка и покраска всех элементов, которые подвержены коррозийному воздействию.
  • Установка основных компонентов на платформу, разметка мест их фиксации. Двигатель нужно закреплять на салазках.
  • Сверление пазов для крепежных компонентов посредством электродрели.
  • Установка съемных колес для перемещения лебедки.
  • Создание кожуха для защиты катушки.

Лебедку для гаража также возможно сделать из:

  1. Автомобильного стартера. Тут вместо мотора устанавливается стартер, а также планетарный редуктор с движка для «Жигулей».
  2. Трещетки. Здесь используется червячный агрегат, входящий в систему тормозов грузовиков.
  3. Мотоцикла. Мотоциклетный мотор устанавливается на раму. Ведущая звездочка закрепляется на вале движка, а ведомая – на барабане.

Благодаря собственноручно сделанной лебедке автомобилист может существенно упростить процедуру перемещения предметов в гаражном помещении. Подобное устройство пригодится как при ремонте авто, так и при вытягивании застрявшего в грунте автомобиля.

Лебедка в гараж

Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.

Статья в тему:  Как подготовить гараж для покраски авто

Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:

  1. Какие бывают лебедки?
  2. Как сделать лебедку в гараж своими руками?

Виды лебедок

Устройства барабанного типа для подъема тяжелых предметов, отличаются способом передачи крутящего момента. Мы рассмотрим основные виды талей по способу преобразования усилий.

Шестеренчатые

Такие лебедки наиболее распространены. Они работают за счет прилагаемых усилий, т.е. являются ручными. В свою очередь, шестеренчатые лебедки можно поделить на два типа.

  • Односкоростные

Устройство такой тали довольно простое: к барабану прикреплена основная шестеренка, в связке с ней закреплена маленькая ведущая шестерня. В односкоростной шестеренчатой лебедке очень важно качество деталей, поскольку во время работы на основную шестеренку ложится вся нагрузка и если металл не будет соответствовать стандарту прочности, устройство быстро выйдет из строя.

  • Многоскоростные

Такая конструкция включает в себя две или более пар шестеренок, каждая из которых обеспечивает коэффициент усиления в несколько раз. Во время работы последовательная передача крутящего момента многократно увеличивает усилие.

Червячные

Червячная передача представляет собой винтовую шестерню, которая производит вращение основной, закрепленной на барабане. В такой конструкции валы расположены перпендикулярно, а не параллельно земле.

Главным преимуществом такой лебедки является большой коэффициент усиления – это значительно повышает эффективность работы. К недостаткам можно отнести большую нагрузку на передачу, из-за которой устройство нуждается в постоянном техническом уходе.

Цепные

В основе конструкции лежит цепная передача, ее можно сравнить с велосипедной. Такую лебедку просто собрать самостоятельно, так как не предполагается использование сложных конструкций из труднодоступных материалов.

Статья в тему:  Как покрыть бетонную крышу гаража профнастилом

Лебедка своими руками

Самая простая лебедка в гараж, которую можно собрать самостоятельно – ручная таль. У такой конструкции много преимуществ:

  • небольшой вес и размер;
  • независимость от источников питания (в отличие от электрических лебедок);
  • низкая стоимость;
  • возможность усовершенствования.

К недостаткам приспособления можно отнести необходимость прикладывания физических усилий. Помимо этого, цепную таль неудобно использовать в трудных условиях (например, на морозе, в грязи или в ограниченном пространстве).

Для того чтоб своими руками собрать простейшую лебедку понадобятся следующие материалы:

  • небольшой отрезок трубы;
  • рычаг;
  • ось вращения;
  • трос.

Делается такое приспособление очень просто. Сначала в землю надежно вбивается ось вращения, на которую надевается отрезок трубы. На тросе делается петля и закрепляется на оси вращения таким образом, чтоб при повороте трос накручивался на ось. Второй конец троса будет присоединяться к предмету, который необходимо передвинуть. После установки рычага, которым производится вращение, можно использовать устройство.

На первый взгляд, может показаться, что устройство недостаточно прочное или эффективное, но стоит лишь раз испытать его в работе и сомнения исчезнут сами собой. В гараже лебедка всегда была и остается незаменимым помощником. Благодаря ее универсальности, вы сможете поднять или переместить даже очень тяжелые предметы самостоятельно. Лебедка, в случае необходимости, поможет вам выбраться из трудных ситуаций (например, если ваш автомобиль застрял).

Делаем лебедку в гараж своими руками

Лебедка или таль – устройство для перемещения грузов. В гаражном деле является незаменимой вещью, особенно если хозяин гаража занимается ремонтами автомобилей и другого транспорта. В процессе работы, когда возникает необходимость переместить очень тяжелые узлы механизмов, без лебедки просто не обойтись.

С ее помощью возможно поднять на высоту мешок с цементом или затащить в гараж нерабочий автомобиль. Механизм работает как рычаг, когда небольшие усилия трансформируются в большую тяговую силу. В статье рассмотрим часто возникающие вопросы о данной конструкции.

  1. Виды лебедок
  2. Шестеренчатые
  3. Червячные
  4. Цепные
  5. Лебедка своими руками
  6. Что понадобится
  7. Пошаговая инструкция
  8. Заключение
Статья в тему:  Как сделать гараж для трактора

Виды лебедок

Лебедки, в основе работы которых лежит барабанный механизм, различаются по способу передачи крутящего момента. По способам преобразования усилий конструкции подразделяются на следующие типы, которые мы сейчас и рассмотрим.

Шестеренчатые

Очень распространенная конструкция, работающая за счет преобразования приложенных усилий или, другими словами, ручной механизм.

Их можно разделить на несколько типов:

  1. Односкоростные.
    Характеризуются простой конструкцией. К основному элементу – барабану закреплена центральная шестерня, в зацеплении с более мелкой ведущей шестеренкой. В механизме односкоростной тали важную роль играют качество деталей, потому что основная шестерня берет на себя всю нагрузку и хрупкий металл выведет из строя всю систему.
  2. Многоскоростные.
    В механизме расположены несколько пар шестерен, которые увеличивают изначальное усилие во много раз за счет последовательной передачи крутящего момента.

Червячные

В основе червячной передачи лежит винтовой вал или червяк, передающий вращающий момент основной шестерне, находящейся на барабане. В механизме валы находятся не параллельно, а перпендикулярно поверхности.

Плюсом тали с червячным механизмом является то, что усиление во много раз превышает изначально приложенные силы и эффект от работы повышается. Но за передачами следует хорошо следить и постоянно обслуживать технически. Сильные нагрузки пагубно влияют на детали конструкции.

Цепные

Грузоподъёмность лебёдки не на самом высоком уровне, но для домашнего использования является наиболее подходящим вариантом еще и из-за того, что собрать ее своими руками чрезвычайно просто. Цепная передача, лежащая в основе конструкции, сравнима с передачей на велосипеде.

Лебедка своими руками

Ручная лебедка – самая примитивная конструкция, которую реально быстро и просто собрать своими руками в гараже. У нее есть свои положительные стороны:

  • маленький размер и небольшой вес;
  • не нуждается в источнике питания;
  • невысокая стоимость;
  • потенциал для усовершенствования.

Пожалуй, единственными недостатками является невозможность использования ее в сложных условиях либо низких температурах, а также необходимость работы вручную.

Что понадобится

Собрать механизм не сложно, необходимо заготовить следующие материалы:

  • рычаг;
  • крепкий трос;
  • кусок трубы;
  • стержень вращения.
Статья в тему:  Нужна ли гидроизоляция крыши гаража

Пошаговая инструкция

Приготовив необходимые материалы, приступаем к работе:

  1. В основание следует вбить стержень вращения и надеть на него кусок трубы.
  2. Далее из троса необходимо завязать петлю и надеть на стержень так, чтобы при вращении стержня трос мог накрутиться на него.
  3. Трос другим концом должен подсоединиться к передвигаемому предмету.
  4. К использованию механизма возможно приступить после монтажа рычага.

Заключение

Может изначально покажется, что конструкция немного не производительная, но в процессе работы все сомнения развеются. Лебедка для мастера, работающего в гараже, является хорошей помощницей. С ее помощью возможно передвигать тяжелые предметы, доставать двигатель из машины, не прилагая больших усилий.
