Как сделать таль в гараже

Содержание

Готовимся к свапу. Часть 3. Таль в гараж своими руками.

Варим хорошенько. Батя сварщик с рождения. В некоторых местах даже мне удалось поварить)))

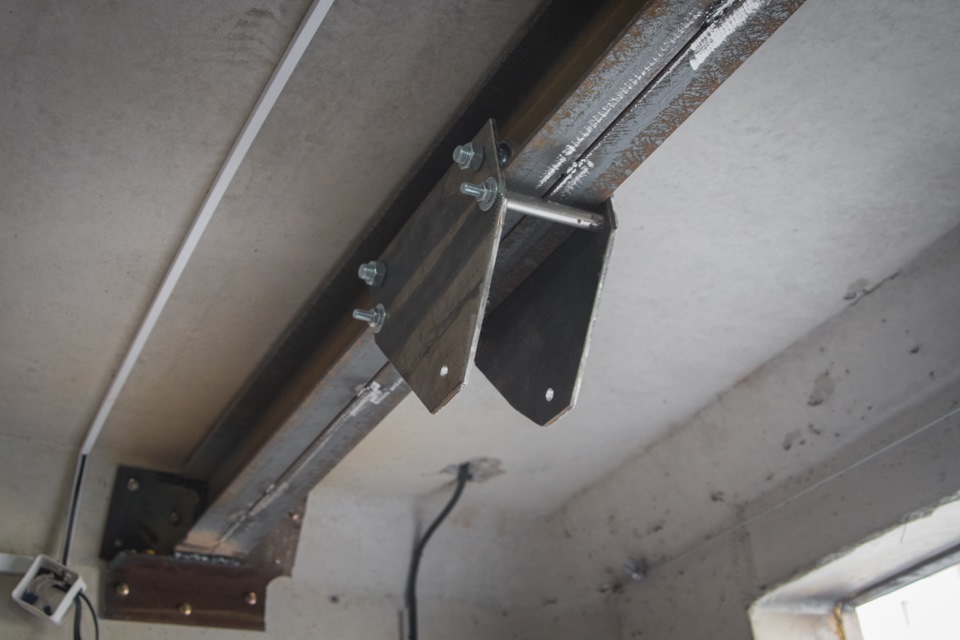

Ну что ж, балка готова! Можно водрузить ее на место.

Дальше привариваем балку к уголку, а так же к 5мм пластине:

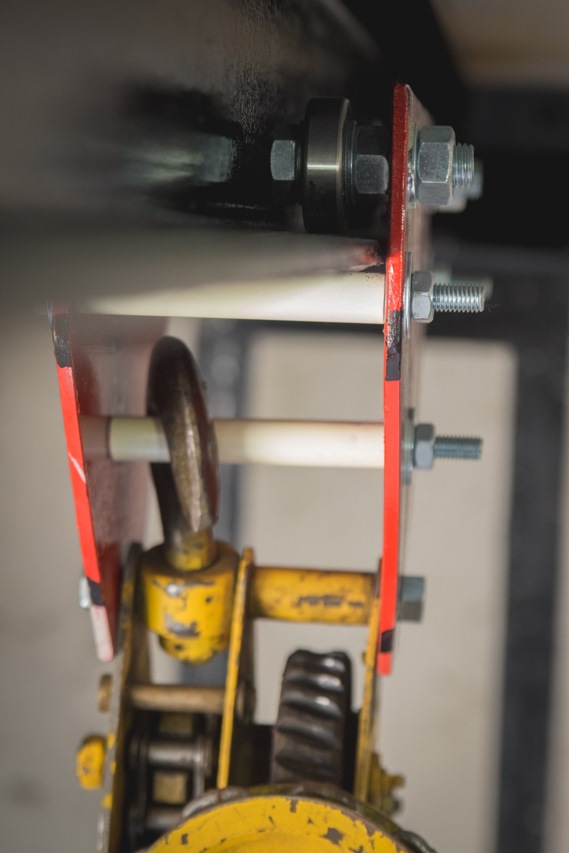

Пока батя варил, я занимался кареткой. Вырезали ее из той же 5мм стали, насверлили отверстия под подшипники и под стягивающие боты:

Нашел в гараже стальную трубку. Она будет выполнять роль втулки:

На этом батина работа закончилась и он довольный отчалил домой. Я же продолжил и зацепил тяжеленную таль за каретку:

Я реально был в восторге от того, как она ездила туда-сюда %) Теперь у меня самый крутой гараж в нашем массиве 🙂
Но радость мою глушил вечно недовольный в душе, мой перфекционист.

Статья в тему:  Чем лучше утеплить крышу гаража

Вот так-то лучше:

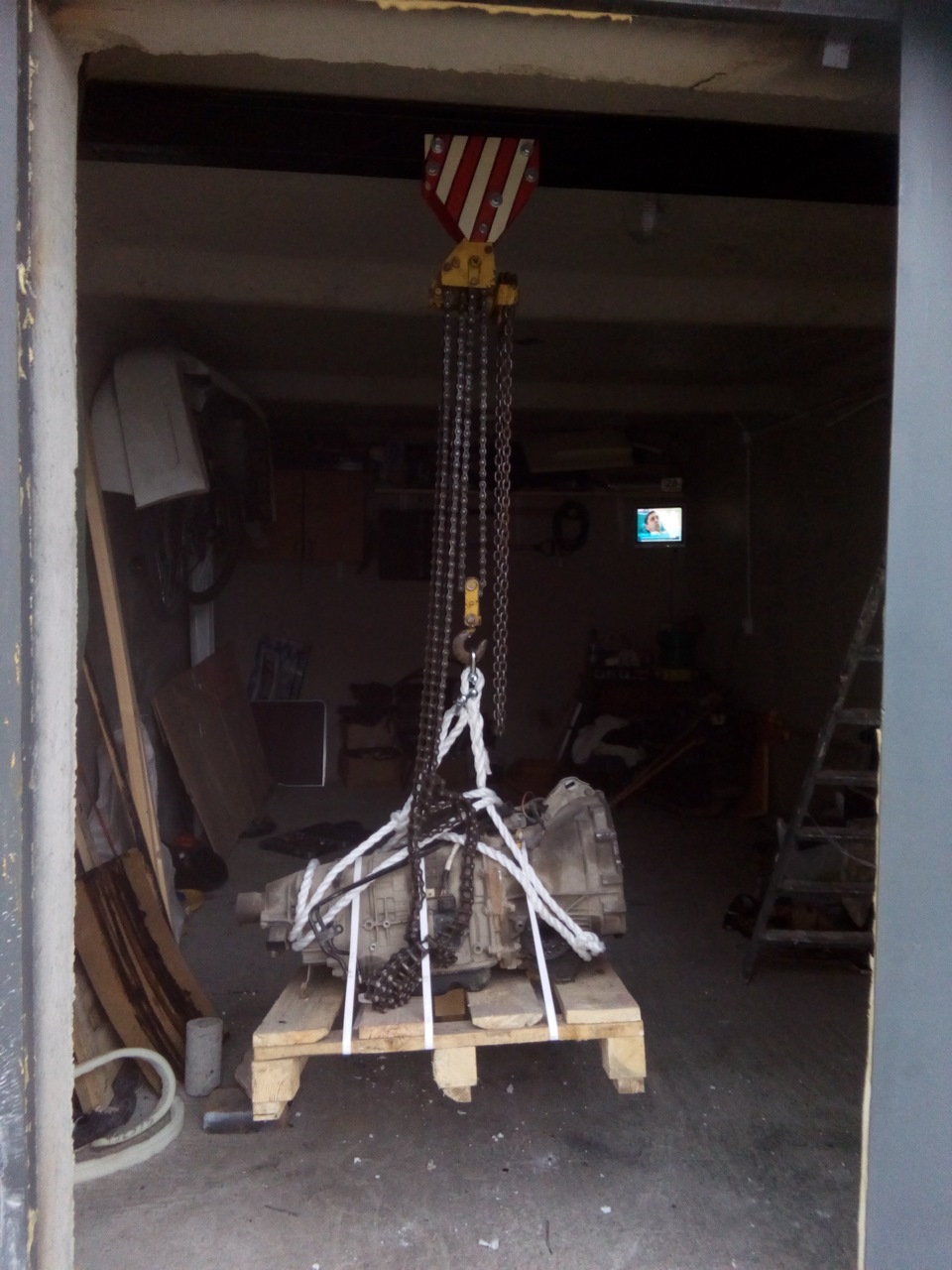

Ну и наконец день Х — испытания.
Выпер кое-как из угла коробас на подставке, обмотал буксировочным канатом и начал тянуть цепь:

Даже не скрипнуло нигде.
Я доволен. Нет! Я чертовски доволен! %)
Для вселенского счастья осталось яму вырезать в 20см бетона)
На этом все!
Если кому интересна финансовая сторона вопроса, то привожу примерный список:
Швеллер 6,40м

2700 р.
Обрезок 5мм стали 1м х 30см

500 р.
Болты, гайки, шайбы, анкера, подшипники, сверла по металлу на 10мм и 16,5мм

Обрезные диски, электроды и назженное электричество в расчет не беру.
Удачи!

Ручная таль – как почувствовать себя титаном?

Необходимые инструменты и материалы

Самодельная ручная таль – хорошая замена промышленным образцам, ведь она не менее эффективна. Так что стоит обзавестись таким помощником в хозяйстве, а мы поможем это сделать и расскажем об этом приспособлении.

Как устроена таль с ручным приводом?

Под талью понимается подвесное грузоподъемное приспособление. Оно может быть с ручным или с электрическим приводом, чаще встречается, конечно, второй вариант. Таль, в целом, это специальный механизм для подъемов или спусков разных грузов, а также и для их перемещения. Грузоподъемность может составлять до 10 тонн, и поднимать объекты можно на высоту до 12 м – согласитесь, неплохо для механизма с ручным приводом.

Исходя из этих показателей, использовать данное приспособление можно для перемещения разных товаров большого веса, это могут быть предметы бытовой техники – газовые плиты или холодильники, морозильные камеры или стиральные машины и тому подобное. Часто работники торговли используют их для того, чтобы уложить товар на полки. Не обойтись без ручных талей при строительных или ремонтных работах, где часто приходится поднимать строительные материалы или инструменты.

Статья в тему:  Как сделать ворота на гараж из профнастила

Обычная ручная, цепная таль имеет следующие основные элементы: цепной полиспаст, состоящий из соединенных друг с другом подвижных и неподвижных блоков; двухступенчатый цилиндрический соосный редуктор, который имеет ручной механический привод; выходной вал; специализированный дисковый тормоз; дополнительную систему торможения груза; блочную подвеску с крючком. Принцип работы основан на системах тяговых и грузовых цепей, которые имеют круглые звенья. Основные виды ручных талей: шестеренчатые и рычажные.

Шестеренчатые ручные тали – оправдана ли популярность?

Главным преимуществом такого вида талей считается простота конструкции и надежность. Без них не обойтись во многих отраслях: ни в строительной, ни в горнодобывающей промышленности, ни в сельском хозяйстве, ни на топливно-энергетических предприятиях и других. Такое приспособление можно использовать не только в помещениях, но также и на открытом воздухе, даже если отсутствуют источники питания. Более того, такие тали не только безопасны в работе, но и неприхотливы в использовании и отличаются долговечным механизмом.

Шестеренчатый вид талей приспособлен для работы с большими грузами весом от 0,5 до 10 тонн, а поднимать их свободно можно на высоту до 12 м. Специальная грузовая цепь с крюком рассчитана на такую нагрузку, а имеющаяся дополнительная приводная цепь обеспечит не только хорошее движение, но и легкое перемещение грузов. Управлять работой такой тали надо, стоя на земле. Действие начинается с приводной цепи, это приспособление и есть стационарный механизм, а его цель – поднимать или спускать грузы с полок, находящихся высоко.

Для перемещения грузов талью устанавливаются монорельсы в помещениях. Такие стационарные приспособления обычно используют, когда не нужно постоянно передвигать и поднимать грузы. Они не предназначены для большого объема работы, и скорость передвижения очень низкая, это надо учитывать при выборе данного инструмента. Но в то же время, если нужно поднимать хрупкий товар или предмет, то это самые удачные тали. Теперь нужно поговорить о конкурентной модели.

Статья в тему:  Как сделать перемычку над воротами гаража

Рычажная таль – выгодная физика грузоподъемности

Данный вид талей необходим для работы с маленькими грузами, вес которых не более 5 тонн, да и поднять его можно на высоту, равную росту человека. Все зависит от конструктивного решения. Подъем, спуск и перемещение осуществляется с помощью рычага, вмонтированного в корпус. Управляет талью оператор, находящийся около приспособления. Такие модели хороши для натяжений тросов и подъемов грузов. Так как они не приспособлены для большого объема работ, то применение им находят коммунальные службы.

Они необходимы тогда, когда нужно натянуть кабели или установить трубы внизу траншей, а также для установки люков. С их помощью лесники вытаскивают пни, а промышленники размещают тяжелое оборудование в цехах. Часто их предназначение – приподнимать груз для того, чтобы с ним работать, так действует и домкрат. Это могут быть различные ремонтные работы, например, в автомастерских. Для облегчения работы с рычажными талями их дополнительно оснащают специальными тележками.

Червячные тали – компактный силач

Кроме этих основных видов ручных талей, существуют также и другие. В последнее время часто пользуются червячными талями. Для работы их подвешивают стационарно или пользуются передвижной «кошкой». Это удобно для перемещения грузов по горизонтали, такие тали могут передвигаться по двутавровым балкам. Моделей данного типа приспособлений очень много. Их применяют для подъема или удержания в поднятом положении грузов, подходят они и для перемещения. Все происходит по специальному подвесному пути из двутаврового профиля.

Их преимущество в том, что работы могут выполняться в помещениях, небольших по площади, а расстояние между балками и грузами может быть незначительным. Применять для работы такие тали можно и на открытом воздухе.

У них есть некоторые особенности, например, поворотный кожух (а поворачиваться конструкция может на все 360 градусов) позволяет управлять работой с любого места, то есть поднимать и опускать груз можно в любом положении. Это создает дополнительную безопасность, оператор во время работы может находиться сбоку от талей и также от самого груза. Также данный вид талей отличается надежностью, износостойкостью и мало нагревающимся тормозом. Все это делает их малошумными и удобными. А благодаря малой строительной высоте, работать с данным оборудованием можно в ограниченных пространствах в вертикальных положениях.

Статья в тему:  Как рассчитать количество керамзитных блоков на гараж

Самодельная ручная таль – бесплатный помощник в хозяйстве

Часто приходится дома проводить ремонтные работы, и нужно поднимать инструменты, материалы. Если покупать ручную таль, это дорого, да и зачастую некогда. В таком случае ее можно сделать самим.

Как сделать ручную таль — пошаговая схема

Шаг 1: Инструменты

Для начала нужно приобрести все необходимое. Вам точно пригодятся три опорные жерди-стойки, длина которых составляет около 4-х метров, а диаметр около 12 см, металлический прут с диаметром около 12 см, а на конце должна быть резьба, несколько шайб и гаек М12, а также металлическая цепь.

Как сделать таль для гаража своими руками

Таль — грузоподъемное устройство. Используется на складах, в гараже и домашней мастерской, а также на производственных объектах.

Назначение — универсальный тяговый и грузоподъемный механизм.

Устройство используется для выполнения монтажных и демонтажных работ, связанных с поднятием или опусканием стройматериалов и строительных элементов.

Также таль служит для перемещения и подъема различных грузов и тяжелых предметов — например, с ее помощью можно поднять двигатель автомобиля или сверлильный станок.

Для плавного перемещения ручной тали или тельфера (он оснащен электроприводом) по направляющей кран-балке используется каретка. Ее можно купить в магазине или изготовить самостоятельно из подручных материалов.

На практике применяется множество вариантов талей. Условно можно классифицировать грузоподъемные устройства по трем основным параметрам:

  • вариант установки (передвижная или стационарная);
  • конструктивное исполнение (шестеренчатая, цепная, червячная);
  • вид привода (механический, электрический, пневматический).

Самодельная ручная таль вполне сгодится для использования в условиях гаража или домашней мастерской.

И что немаловажно — затраты на ее изготовление будут меньше стоимости заводского устройства.

Если поднимать грузы в гараже или мастерской вам нужно лишь время от времени, то имеет смысл использовать ручные тали. Если подобных работ планируется много — тогда рекомендуем использовать тельферы.

Статья в тему:  Как оформить дарственную на гараж в беларуси

В сегодняшней статье рассмотрим два варианта изготовления самодельной тали, а также поделимся идеей, как собрать балочную тележку (каретку для тали) для гаража своими руками.

Самодельная ручная таль с рычажным приводом

Среди ручных талей устройство с рычажным приводом пользуется наибольшей популярностью. Среди основных достоинств этого приспособления стоит отметить следующие:

  • компактные размеры;
  • простота конструкции;
  • небольшой вес устройства.

Рассказываем, как сделать таль с цепной передачей своими руками из подручных материалов.

В качестве катушки, на которую будет наматываться стальной трос, используется втулка от колеса велосипеда. С одной из ее сторон болгаркой делаем зубья — для фиксации тормозного рычага.

На следующем этапе из листового металла надо будет сделать корпус устройства.

В катушку для троса вставляем шпильку, на которую надеваем ведомую звездочку. Саму втулку помещаем внутрь корпуса.

К корпусу крепим П-образную рамку, изготовленную из полосы металла — внутри нее будет находиться приводной вал со звездочкой. Смотрите на фото ниже.

Приводную звездочку можно изготовить из куска металла. Надеваем ее на приводной вал и фиксируем сваркой. Устанавливаем на свое место.

Приводную и ведомую звездочки соединяем при помощи цепи. По сути, у нас получился редуктор который имеет ручной привод. Устанавливаем тормозной рычаг.

К корпусу устройства привариваем крепежную петлю. На катушку наматываем стальной трос с грузоподъемным крюком.

Несмотря на то, что таль ручная, к приводному валу можно подсоединить шуруповерт или дрель — для ускорения подъема груза.

Пошаговый процесс изготовления ручной тали для гаража и мастерской можно посмотреть на видео ниже.

Как изготовить ручную шестеренную таль для мастерской

Данная конструкция немного похожа на предыдущую версию, но имеются некоторые отличия. Например, в этой шестеренной тали используется барабанный тормоз от мопеда.

Статья в тему:  Возвращение мухтара 2 серия где максима избили в гараже

Чтобы сделать шестеренную таль для работы в гараже своими руками, потребуются следующие основные материалы:

  • две шестеренки (большая и маленькая);
  • втулка от колеса велосипеда;
  • листовой металл;
  • резьбовая шпилька;
  • стальной круглый пруток;
  • трос подходящей толщины с грузоподъемным крюком.

В процессе работы будем использовать болгарку с отрезным диском, дрель, сварочный аппарат. Также понадобится ручной слесарный инструмент, который у каждого найдется в мастерской.

Приступаем к работе. Разбираем втулку велосипедного колеса. В принципе, вместо нее можно использовать кусок круглой стальной трубы подходящего диаметра.

Из листового металла вырезаем два диска и сверлим в них отверстия. Надеваем диски на втулку (или кусок трубы) и обвариваем. В результате у нас получилась катушка для намотки троса.

В катушку вставляем подшипники, через которые продеваем резьбовую шпильку. С одной стороны крепится большая шестерня.

С другой стороны на шпильку надевается внутренняя деталь барабанного тормоза от мопеда. Собираем механизм, который используется в качестве тормоза при опускании груза.

Из листового металла изготавливаем корпус тали. По бокам необходимо при помощи болгарки прорезать пазы для посадки вала, на котором находится катушка.

Дополнительно сверлим отверстия для приводного вала, в качестве которого используется кусок круглого прутка. Изготавливаем маленькую шестерню (или можно порыться в запчастях и подобрать уже готовую звездочку).

Шестерню надеваем на вал и привариваем. Потом устанавливаем вал внутрь корпуса. Цепью соединяем большую и маленькую шестерни.

На последнем этапе останется только изготовить ручку, которую крепим к приводному валу. Подробно о том, как изготовить таль своими руками, смотрите в авторском видеоролике.

Как сделать балочную тележку для тали

Чтобы таль ручная могла перемещаться в горизонтальной плоскости, необходимо сделать балочную тележку (или каретку) для нее.

Статья в тему:  Какой токарный станок выбрать для гаража weiss или optimum

Материалы, которые потребуются для изготовления самоделки:

  • листовой металл;
  • уголок;
  • ролики для ремня ГРМ;
  • направляющие ролики;
  • крепежные элементы (болты, гайки).

Первым делом из листового металла толщиной 5 мм вырезаем четыре одинаковых пластины.

После этого сверлим в них отверстия и свариваем попарно — получаем две заготовки толщиной по 10 мм.

Придаем заготовкам необходимую форму при помощи болгарки. По краям каждой детали привариваем по одной удлиненной гайке — для болтов с направляющими роликами.

К одной из деталей привариваем опорную полку из куска уголка. Зачищаем сварные швы болгаркой, после чего можно их покрасить.

На последнем этапе приступаем к сборке каретки для тали. К металлическим пластинам крепим ролики для ремня ГРМ и направляющие ролики.

Соединяем обе части корпуса балочной тележки вместе. Приступаем к монтажу тележки к балке.

В данном случае в качестве консольной балки используется двутавр.

Далее останется только прикрепить таль к тележке, и можно пользоваться. Как видите, изготовить такую конструкцию не составляет особого труда.

Пошаговый процесс изготовления и сборки каретки можно посмотреть в видеоролике ниже.

Где используется

Изначально тали применялись на производственных и складских объектах. Позже они нашли широкое применение в автомастерских и погрузо-разгрузочных площадках.

Со временем тали не потеряли актуальность — наоборот, стали еще более востребованными.

Их широко используют в гаражах и домашних мастерских, а также на строительных объектах.

Из основных достоинств ручной тали стоит отметить компактные размеры, малый вес и хорошую грузоподъемность.

Разновидности конструкций тали

В отличие от лебедок, которые могут работать как в горизонтальной, так и вертикальной плоскости, тали используются преимущественно для поднятия и опускания грузов — то есть вертикально.

Существует несколько основных разновидностей талей. Давайте рассмотрим их более подробно.

Статья в тему:  Какие документы нужны для продажи гаража в беларуси

С ручным приводом

Применяются в гараже и мастерской, а также на строительных площадках для подъема грузов.

В зависимости от конструктивных особенностей, максимальная грузоподъемность приспособления составляет в пределах 10 тонн.

Различают стационарные и передвижные конструкции. При наличии в гараже или мастерской консольной балки достаточно будет использовать каретку, чтобы стационарная таль стала передвижной.

Шестеренчатые ручные

Наиболее популярный вид тали. Как понятно из названия — это устройства с шестеренчатым приводом. Применяются при проведении монтажно-строительных, погрузочно-разгрузочных и других видах работ.

Шестеренчатые тали хорошо себя зарекомендовали при работе в ограниченных пространствах. Поэтому для гаража — это один из самых оптимальных вариантов.

Рычажная

По конструкции она напоминает цепные тали, однако обладает меньшим весом и более компактными размерами.

Из недостатков стоит отметить необходимость находиться как можно ближе к механизму — в идеале нужно быть рядом с местом крепления тали.

Червячные

Данная конструкция также относится к шестеренчатым талям, только используется в них червячный редуктор.

Отличаются простотой и удобством в работе. Способны поднимать груз весом до 8-10 тонн (максимальная грузоподъемность будет зависеть от конкретной модели устройства).

В этой статье мы рассмотрели, какими бывают ручные тали, рассказали об их достоинствах и недостатках, а также привели несколько вариантов самодельных грузоподъемных талей, которые можно изготовить своими руками, используя простые и доступные материалы.

Лебедка в гараж

Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.

Статья в тему:  Как сделать упражнение гараж на автодроме

Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:

  1. Какие бывают лебедки?
  2. Как сделать лебедку в гараж своими руками?

Виды лебедок

Устройства барабанного типа для подъема тяжелых предметов, отличаются способом передачи крутящего момента. Мы рассмотрим основные виды талей по способу преобразования усилий.

Шестеренчатые

Такие лебедки наиболее распространены. Они работают за счет прилагаемых усилий, т.е. являются ручными. В свою очередь, шестеренчатые лебедки можно поделить на два типа.

  • Односкоростные

Устройство такой тали довольно простое: к барабану прикреплена основная шестеренка, в связке с ней закреплена маленькая ведущая шестерня. В односкоростной шестеренчатой лебедке очень важно качество деталей, поскольку во время работы на основную шестеренку ложится вся нагрузка и если металл не будет соответствовать стандарту прочности, устройство быстро выйдет из строя.

  • Многоскоростные

Такая конструкция включает в себя две или более пар шестеренок, каждая из которых обеспечивает коэффициент усиления в несколько раз. Во время работы последовательная передача крутящего момента многократно увеличивает усилие.

Червячные

Червячная передача представляет собой винтовую шестерню, которая производит вращение основной, закрепленной на барабане. В такой конструкции валы расположены перпендикулярно, а не параллельно земле.

Главным преимуществом такой лебедки является большой коэффициент усиления – это значительно повышает эффективность работы. К недостаткам можно отнести большую нагрузку на передачу, из-за которой устройство нуждается в постоянном техническом уходе.

Цепные

В основе конструкции лежит цепная передача, ее можно сравнить с велосипедной. Такую лебедку просто собрать самостоятельно, так как не предполагается использование сложных конструкций из труднодоступных материалов.

Статья в тему:  Как поднять крышу металлического гаража

Лебедка своими руками

Самая простая лебедка в гараж, которую можно собрать самостоятельно – ручная таль. У такой конструкции много преимуществ:

  • небольшой вес и размер;
  • независимость от источников питания (в отличие от электрических лебедок);
  • низкая стоимость;
  • возможность усовершенствования.

К недостаткам приспособления можно отнести необходимость прикладывания физических усилий. Помимо этого, цепную таль неудобно использовать в трудных условиях (например, на морозе, в грязи или в ограниченном пространстве).

Для того чтоб своими руками собрать простейшую лебедку понадобятся следующие материалы:

  • небольшой отрезок трубы;
  • рычаг;
  • ось вращения;
  • трос.

Делается такое приспособление очень просто. Сначала в землю надежно вбивается ось вращения, на которую надевается отрезок трубы. На тросе делается петля и закрепляется на оси вращения таким образом, чтоб при повороте трос накручивался на ось. Второй конец троса будет присоединяться к предмету, который необходимо передвинуть. После установки рычага, которым производится вращение, можно использовать устройство.

На первый взгляд, может показаться, что устройство недостаточно прочное или эффективное, но стоит лишь раз испытать его в работе и сомнения исчезнут сами собой. В гараже лебедка всегда была и остается незаменимым помощником. Благодаря ее универсальности, вы сможете поднять или переместить даже очень тяжелые предметы самостоятельно. Лебедка, в случае необходимости, поможет вам выбраться из трудных ситуаций (например, если ваш автомобиль застрял).
