Какой трубогиб выбрать в гараж

Содержание

12 лучших трубогибов

Бюджетный инструмент для частного использования и надежные трубогибы для профессиональной эксплуатации.

Лучшие гидравлические трубогибы

Гидравлика требует от человека минимальных усилий для сгибания труб. Такие инструменты просты в управлении, удобны в использовании и считаются наиболее универсальными при работе с различными материалами.

Ridgid 3814E

Модель оснащена одноконтурной гидравлической системой с пружинным возвратом. Она позволяет владельцу контролировать движение поршня, обеспечивая легкое и точное сгибание труб. В комплект включен набор башмаков различного размера, что упрощает работу со всеми популярными диаметрами.

Усилие поршня составляет 200 кН, максимальный угол сгиба — 90°. Верхняя пластина имеет откидную конструкцию, благодаря чему укладка и извлечение заготовки не занимают много времени. Качественные уплотнители надежно предохраняют систему от протечки масла.

Достоинства:

  • высокая производительность;
  • прочная конструкция;
  • долгий срок службы;
  • мощный двигатель;
  • аккуратная работа.

Недостатки:

Ridgid 3814E приобретают для интенсивной эксплуатации. Профессиональное решение для работы с трубами диаметром от 3/8″ до 4″.

Super-Ego 1500002308

Модель с закрытой гидравлической системой не требует технического обслуживания и проста в использовании. Моноблочное исполнение с автоматическим обратным ходом поршня гарантирует удобное управление. Прочная конструкция не боится повреждений и воздействия коррозии.

Статья в тему:  Кто ответчик по иску о признании права собственности на гараж

Максимальное усилие на штоке составляет 12000 кг, диаметр трубы — от 1,2 до 3 дюймов. Небольшие размеры и вес упрощают хранение и транспортировку устройства.

Закаленный поршень обработан методом хромирования и имеет увеличенный эксплуатационный ресурс. Для более точного сгибания под заданным углом предусмотрены специальные упоры.

Достоинства:

  • компактность и удобство транспортировки;
  • коррозиестойкость;
  • высокая прочность;
  • большое усилие.

Недостатки:

Super-Ego способен сгибать трубы под углом до 90 градусов. Будет полезен при монтаже газопровода, системы отопления или ведении ремонтных работ.

Stalex HB-60 Premium

Основание трубогиба имеет специальные пазы, позволяющие зафиксировать конструкцию на ровной поверхности при помощи крепежных элементов. Прижимные быстросъемные ролики облегчают работу с небольшими заготовками. Надежная опора гарантирует стабильное функционирование под большой нагрузкой.

Максимальное усилие на штоке составляет 5000 килограммов, общий вес устройства — 65 кг. Тумба также может исполнять роль транспортировочного кейса. В верхней части расположены две рукояти для удобства переноски. Передняя крышка блокируется при помощи магнитного и механического замков.

Достоинства:

  • отличная устойчивость на поверхности;
  • прочная конструкция;
  • удобство переноски;
  • богатая комплектация;
  • простота использования.

Недостатки:

  • крупные габариты.

Stalex HB-60 Premium подойдет для сгибания труб и прутков диаметром 15, 20, 25 или 30 миллиметров. Прекрасное решение для периодической эксплуатации.

Voll V-Bend 2 3.12000

Модель обладает длинной рукоятью с рельефной накладкой. Она не выскальзывает при намокании и обеспечивает комфортную работу в любых условиях. Корпус оснащен множеством специальных отверстий, дающих возможность переставлять боковые упоры для получения разных углов сгибания.

Максимальный ход штока — 250 мм. Прочная конструкция не боится большой нагрузки и имеет защитное антикоррозийное покрытие. Надежные опоры помогают удобно разместить устройство на ровной поверхности. В комплект входят все необходимые компоненты для быстрого начала эксплуатации.

Достоинства:

  • эргономичная рукоять;
  • удобство использования;
  • прочный корпус;
  • богатая комплектация;
  • устойчивое основание.

Недостатки:

  • длительная перенастройка.

Профессиональный трубогиб Voll V-Bend 2 рекомендован для монтажа и рихтования систем газо- и водоснабжения.

Лучшие арбалетные трубогибы

Принцип действия таких моделей заключается в выдавливании участка трубы. В качестве основного рабочего элемента они используют специальную форму, рассчитанную на установку заготовки определенного диаметра.

Ridgid 326-P

Особенностью модели является уникальный скользящий механизм, быстро устанавливающий башмаки в положение, соответствующее диаметру трубы. Это упрощает эксплуатацию устройства, позволяя легко обрабатывать заготовки различных размеров.

Максимальный угол изгиба — 90°. Надежный храповой механизм гарантирует качественное сгибание, что исключает риск деформации металла. Эргономичная рукоять имеет противоскользящее рельефное покрытие для более удобного захвата.

Статья в тему:  Как расширить гараж в cms 2018

Достоинства:

  • компактность и относительно небольшой вес (3,2 кг);
  • удобен в использовании;
  • легко транспортировать;
  • надежный захват;
  • быстрая настройка под нужный диаметр.

Недостатки:

Ridgid 326-P рекомендован для сгибания труб из металлопластика. Отличный выбор для работы в труднодоступных местах или стесненной обстановке.

Зубр Эксперт 23522-H7

Модель поставляется в пластиковом кейсе с ложементами, что облегчает ее хранение и транспортировку. В комплект также входят сменные гибочные сегменты, обеспечивающие комфортную работу с заготовками различного диаметра (от 10 до 22 мм). Возможность их быстрой замены повышает производительность.

Общий вес инструмента — 4,9 килограмма. Устройство обеспечивает высокую точность произведения изгибов во всех плоскостях. Корпус и основные компоненты Эксперта выполнены из металла, рукоять со специальным тиснением удобна для захвата.

Достоинства:

  • удобно переносить в комплектном кейсе;
  • легкая смена сегментов;
  • прочная конструкция;
  • надежный захват;
  • быстрое высвобождение трубы.

Недостатки:

Зубр Эксперт используется при монтаже систем водоснабжения, отопления, кондиционирования и пр. Универсальный выбор для профессиональной эксплуатации.

Kraftool Industrie 23501-H6

В качестве основного материала здесь используется сталь. Она обеспечивает прочность и устойчивость корпуса к большим механическим нагрузкам. Продуманная конструкция дает возможность управлять устройством одной рукой.

Максимальный рабочий угол — 90°, диаметр заготовки — до 23 мм. Быстрая замена гибочных сегментов и легкое высвобождение трубы гарантируют высокую производительность при эксплуатации станка. Для удобства хранения и транспортировки трубогиба и вспомогательных компонентов предусмотрен эргономичный пластиковый кейс.

Достоинства:

  • удобство использования;
  • богатая комплектация;
  • легкость транспортировки;
  • высокая производительность.

Недостатки:

  • непрочный кейс.

Kraftool Industrie подойдет для сгибания труб из алюминия, меди, тонкостенной и нержавеющей стали.

TIM FB1632P

В комплекте с трубогибом TIM идут все необходимые элементы для начала работы. Среди них сменные загибы для труб различного диаметра, винты крепления кубов и поперечины.

Размеры заготовок — от 16 до 32 миллиметров. Устройство имеет простую конструкцию, не боится повышенных механических нагрузок. Все основные детали покрыты защитной краской для противодействия коррозии.

Достоинства:

  • удобный в использовании;
  • богатая комплектация;
  • коррозиестойкость и общая долговечность;
  • малый вес (3,1 кг).

Недостатки:

  • тонкослойное покрытие.

Tim FB1632P предназначен для сгибания металлополимерных труб и подойдет для самостоятельного монтажа газо- или водопроводной магистрали.

Лучшие рычажные трубогибы

Сгибание трубы при помощи такого инструмента осуществляется полностью за счет усилий человека. Простая конструкция с двумя рычагами неприхотлива, отличаются надежностью и долговечностью.

Статья в тему:  Как сделать бассейн в гараже

Kraftool 23503-H4

Корпус инструмента выполнен из высококачественной стали и покрыт специальной краской для защиты от повреждений и коррозии. Удлиненный рычаг позволяет прилагать меньше усилий для сгибания заготовки. Устройство работает во всех плоскостях, что дает возможность всегда получать трубы необходимой формы.

Допустимый диаметр — 12-22 мм, максимальный угол изгиба составляет 90°. Легкое высвобождение детали гарантирует беспроблемную эксплуатацию в интенсивном режиме. В комплектацию входят сменные сегменты.

Достоинства:

  • прочный корпус с защитным покрытием;
  • удобство использования;
  • быстрая и аккуратная работа.

Недостатки:

Kraftool предназначен для сгибания труб из мягкой меди. Будет полезен при проведении работ по установке водопроводных и отопительных систем, кондиционеров и пр.

Зубр 23524-1/2

Малый вес этой модели упрощает работу на весу. Зажимное устройство для коротких труб, а также форма с указанием текущего угла обеспечивают удобство и аккуратность эксплуатации вне зависимости от размеров заготовки. Быстрое высвобождение детали повышает производительность инструмента.

Длина устройства 380 миллиметров, предельно допустимый диаметр трубы — 1/2″. Материалом изготовления корпуса служит качественная сталь. Рукоять эргономичной формы имеет рельефную конструкцию, гарантируя надежный захват.

Достоинства:

  • легкий и удобный;
  • точная работа;
  • прочный корпус;
  • малые габариты.

Недостатки:

  • небольшой диаметр изгибаемых труб.

Трубогиб ЗУБР рекомендован для интенсивной эксплуатации и регулярных работ с полудюймовыми трубами.

AnroKey AAR-11030

Гибочная форма с указанием текущего угла облегчает использование модели, повышая точность работы. Небольшие габариты и вес упрощают эксплуатацию в труднодоступных местах.

Поддерживаемые размеры труб — 8, 6 и 10 миллиметров, максимальный угол 180°. Конструкция изготовлена из прочного металла и покрыта специальной краской для защиты от возникновения коррозии. Это гарантирует надежность и долговечность инструмента.

Достоинства:

  • удобен даже при длительной работе;
  • коррозионная стойкость;
  • легкий;
  • обеспечивает аккуратную работу.

Недостатки:

  • короткие рычаги.

AnroKey подойдет для сгибания тонкостенных труб из алюминия, меди или стали. Верное решение для бытовой эксплуатации.

Stayer Мастер 2350-16

Модель обладает калибровочными отметками для более точного сгибания трубы под необходимым углом. Рельефная рукоять выполнена из пористого пластика и имеет эргономичную форму, что обеспечивает надежный и удобный захват.

Допустимый диаметр заготовки — 14-16 миллиметров. Материалом изготовления инструмента служит качественная инструментальная сталь. Небольшие габариты упрощают работу в стесненной обстановке.

Статья в тему:  Как сделать пол в гараже на винтовых сваях

Достоинства:

  • прочная конструкция;
  • аккуратная работа;
  • удобство удержания;
  • малый вес (около 900 граммов) и компактность.

Недостатки:

  • неустойчив к коррозии.

Stayer Мастер предназначен для сгибания медных, латунных, алюминиевых и тонкостенных стальных труб. Прекрасное решение для частной эксплуатации.

Какой трубогиб лучше купить

При выборе инструмента следует определить интенсивность будущей его эксплуатации. Для домашнего или разового использования достаточно будет бюджетного ручного трубогиба. При необходимости регулярной и быстрой обработки разноразмерных заготовок лучше приобрести модель с электроприводом.

Важным параметром является допустимый диаметр трубы. Максимальную точность при обработке заготовок обеспечивают станки, настроенные на строго определенные значения. Среди популярных размеров — 12, 16, 20, 32 мм.

В большинстве случаев оптимальным решением станет покупка универсального трубогиба, работающего с трубами разного диаметра.

Для работы на высоте, в труднодоступных местах или стесненных условиях рекомендуем выбрать компактный инструмент массой около 2-3 килограммов. Но более удобными в управлении и надежными считаются электромеханические и электрогидравлические трубогибы — их применяют на производствах и в цехах.

Как правило, эксплуатация при проведении мелкого ремонта или рихтования не требует от устройства способности сгибать сталь. Но для профессионального использования оптимально приобретение модели, рассчитанной также на установку алюминиевых, медных и металлопластиковых труб.

Трубогибы позволяют ускорить процесс монтажа проводящих магистралей, поэтому получили широкое распространение у строителей, ремонтников и сантехников. Однако схожее оборудование применяется и в других сферах деятельности: производстве каркасных конструкций, тренажеров, мебели, ограждений и др.

Как выбрать ручной трубогиб, обзор современных моделей

Главная страница » Оборудование для кузни » Как выбрать ручной трубогиб, обзор современных моделей

Как выбрать ручной трубогиб, обзор современных моделей

Трубогибы (профилегибы) — это профессиональное оборудование, предназначенное для точного и плавного сгибания труб в дугу. На станках легко сгибать трубы без образования заломов, трещин и деформации материала.

В промышленных масштабах, используют электротрубогибы, однако, для небольших производств, а также для хозяйственно-бытовых нужд, отлично подойдет и ручная модель профилегиба. Ручные трубогибы отличает компактность, мобильность и надежность в эксплуатации.

  • Как выбрать ручной трубогиб, обзор современных моделей
  • Области применения трубогиба:
  • Принцип работы трубогиба для профильной трубы
    • Первый этап — настройка трубогиба
    • Второй этап — прижим заготовки
    • Третий этап — гибка дуги
      • Видео
  • На что обратить внимание при выборе ручного трубогиба?
    • ВИДЕО

Области применения трубогиба:

  • создание всех типов трубопроводов — канализационных, отопительных и других коммунальных сетей;
  • автомобили – производство обвесов для внедорожников 4х4;
  • машиностроение — детали станков и оборудования;
  • строительство и архитектура — производство ограждений, арок, декоративных элементов;
  • садовое хозяйство — создание тепличных конструкций.
Статья в тему:  Как сделать отопление в гараже на отработке

С ручным трубогибом мастера своими руками делают навес или теплицу.

Принцип работы трубогиба для профильной трубы

В качестве эталонного примера ручного трубогиба мы выбрали модели российского производства BendMax-200 и BendMax-300.

Мастера сгибают на них теплицы, навесы и арки. С этими трубогибами работают и профессионалы и любители.

Первый этап — настройка трубогиба

С помощью прижимного винта и опорных роликов задается нужный радиус будущей дуги.

Ручной трубогиб BendMax-300 с тремя положениями установки опорных роликов.

Чтобы задать радиус гиба, настройте опорные ролики. Переставьте их вручную, специальный инструмент не нужен.

Второй этап — прижим заготовки

После того, как ролики отрегулированы, вставьте профиль. Прижимной винт вращается без усилий, опустите его и зафиксируйте заготовку.

Прижимайте заготовку: закручивайте верхний винт и фиксируйте ограничительную гайку.

Третий этап — гибка дуги

Чтобы согнуть дугу, вращайте ручку. Заготовка сгибается по заданному радиусу.

Гибка происходит без усилий.

Линейка и ограничительная гайка нужны для быстрого серийного производства дуг.

Чтобы изготовить идентичную дугу, зафиксируйте ограничительную гайку или поставьте отметку на линейке.

Видео

На что обратить внимание при выборе ручного трубогиба?

Если вы решили купить трубогиб, обратите внимание на рекомендации специалистов:

Выбирайте продуманные до мелочей трубогибы, чтобы выпускать серийные изделия с постоянным качеством

Чтобы получать дуги без заломов и трещин, боковые опорные ролики должны быть прочно зафиксированы. Металл не должен смещаться в процессе.

Чтобы гнуть дуги одинакового радиуса, выбирайте трубогибы с линейкой. Она упрощает работу — по ней удобно замерять показания и ориентироваться на них во время гибки нескольких дуг.

Чтобы процесс не был в тягость, выбирайте трубогибы, на которых гибка происходит без усилий. Гнуть трубы легко на тех трубогибах, конструкция которых продумана до мелочей.

Выбирайте надежные станки из закаленной стали

Если вы покупаете трубогиб от 10 тысяч рублей, то обратите внимание на качество сборки и металла.

Все детали станка должны быть выполнены только из высокопрочной стали. Например, модели BendMax изготовлены из стали твердостью 42-48 HRС, она устойчива к изнашиванию и деформации. Поэтому станки служат долго, не требуют ремонта или покупки расходников.

Статья в тему:  Что такое гараж на сленге

Когда вы часто сгибаете металл на трубогибе, большая нагрузка приходится на опорные и прижимной ролики. Поэтому выбирайте модели с роликами из закаленной стали.

Выбирайте компактные, мобильные трубогибы

Если вы хотите использовать станок на даче или в гараже, выбирайте переносной и компактный трубогиб. На трубогибе должно быть подготовлено достаточно отверстий, чтобы зафиксировать его на рабочей поверхности.

Выбирайте трубогиб исходя из ваших потребностей

Если вам нужно согнуть теплицу или навес для дачи, подойдет модель Bendmax-200.

Если вы используете трубогиб на производстве и гнете дуги часто, выбирайте Bendmax-300.

Обе модели сделаны в России. Гарантия на каждую — 3 года.

Отличия — в максимальном размере материала.

На BendMax-200 работают с квадратной трубой 40х40х2 мм.

На BendMax-300 работают с квадратной трубой 40х40х2,5 мм.

Не переплачивайте — выбирайте трубогиб по принципу “Цена = Качество”

Цена трубогибов не всегда определяется качеством, рекомендуем выбирать модели отечественного производства и анализировать комплектацию. Оптимальные расценки предлагает сайт www.kovka-stanki.ru. Популярные модели трубогибов можно приобрести за 15 — 19 тысяч рублей.

Посмотрите видео о сравнении трубогибов. Все три стоят одинаково, но разительно отличаются по качеству.

ВИДЕО

Трубогибы ручные и автоматические — какой выбрать?

Ручные трубогибы предназначены для домашнего использования, для работы в условиях гаража, автосервиса. Везде, где выполнять гибочные работы нужно относительно редко и не требуется высокая точность. Этот инструмент может применяться там, где ведутся кузнечные работы, в мастерских слесарного направления, когда нужно монтировать коммуникации разного вида.

Люди, которые любят и умеют что-то мастерить своими руками, довольно часто пользуются этим инструментом. Когда выполняется ремонт в доме или проводятся какие-то работы на дачном участке, иногда нужно согнуть металлическую трубу под тем или иным углом – и трубогиб помогает сделать это быстро и легко.

Современные магазины предлагают множество моделей ручных трубогибов. Впрочем, сделать это устройство можно и самостоятельно, если знать определенные правила и технологию. Как говорят знатоки, покупать трубогиб необязательно, ведь в хозяйстве от нужен на так часто, а сделать его своими руками вполне возможно.

Трубогиб может выполняться в виде станка или же быть более простым приспособлением. С его помощью можно сгибать трубы из поливинилхлорида или из металла под разными углами – до ста восьмидесяти градусов. Кроме того, этот инструмент позволяет сгибать полоски стали.

Статья в тему:  Какой металлический гараж 4х6

Как выбрать трубогиб

Чтобы согнуть трубу, предварительно выбирается определенный шаблон – он задает угол сгиба и направление. Заготовка надежно фиксируется, а затем ее прокатывают в промежутке, который образуются упор и шаблон.

Технология довольно проста и применяется во всех трубогибах: для сгибания труб используется направленное давление.

Как выбрать трубогиб

Когда выбирается трубогиб, специалисты рекомендуют принимать во внимание несколько важных моментов:

  • оценить, какой объем работы предполагается провести;
  • понять, с какой скоростью нужно будет гнуть трубы;
  • определиться, можно ли будет перевозить инструмент туда, где он будет использоваться и обслуживаться;
  • рассмотреть возможность приобретения инструмента универсального типа: в ассортименте магазинов есть приспособления, с помощь которых можно сгибать трубы, уголки и швеллеры.

Инструмент ручного типа

Трубогибы, которые производятся на заводах, могут оснащаться приводами разного типа. В зависимости от этого инструменты относятся к:

  • ручным, которые используют, если нужно гнуть трубы с небольшим диаметров из мягкого металла;
  • гидравлическим, которые являются профессиональным инструментом и позволяю вести гибку труб, диаметр которых – три дюйма и более;
  • электромеханическим: с их помощью можно очень точно сгибать трубы по заданному радиусу, а также гнуть профиль.

Принцип действия

Действие трубогиба основавается на том, что на рычаги воздействуют физически. Это сгибает трубу.

Основное преимущество трубогиба ручного типа состоит в его относительно небольшой цене, что делает его доступным. Такой инструмент имеет небольшой вес и может легко перемещаться.

Простота устройства такого трубогиба позволяет работать с ним без наличия специальных знаний и навыков. Именно поэтому его нетрудно сделать самостоятельно.

Недостатки ручных трубогибов включают невысокую производительность. Поскольку требуется приложение физической силы, гнуть трубы в больших масштабах непросто. Кроме того, определение радиуса сгибания трубы идет на глазок: это дает приблизительную точность.

Обычно ручные трубогибы люди, которым они нужны, предпочитают изготавливать самостоятельно. Это намного дешевле, чем покупать устройство в магазине, и достаточно прост, чтобы с задачей мог справиться домашний мастер с небольшим опытом.

… гидравлика

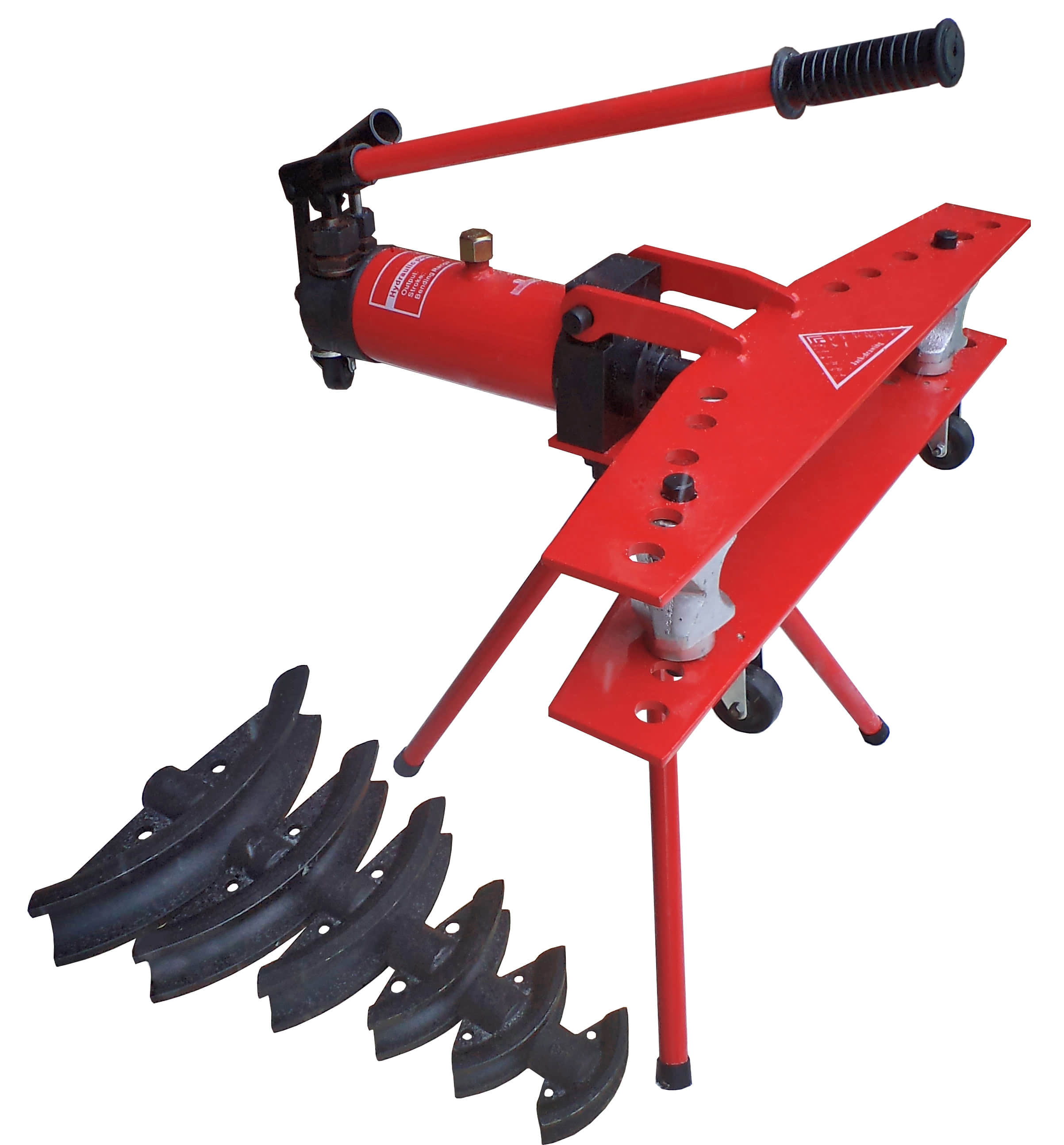

Трубогиб гидравлический SWG-2 с треногой

Гидравлический трубогиб может гнуть трубы в больших количествах. Его работа обеспечивается электроприводом, поэтому производительность такого устройства довольно высока, об этом подробнее смотрите здесь, и оно может быть причислено к классу профессиональных инструментов.

Статья в тему:  Как вызвать машину из гаража в гта 5

Высокая скорость выполнения работы – одно из самых важных преимуществ гидравлических трубогибов. При этом не нужно прикладывать физических усилий. Управлять таким агрегатом достаточно легко. Он позволяет вести работу с разными трубами, в том числе с большой толщиной стенок, сделанными из стали. Это расширяет спектр его применения в самых разных сферах. Такое устройство, при всех своих плюсах, отличается компактными размерами, поэтому его легко перемещать.

Однако стоят трубогибы гидравлического типа довольно дорого. Те же агрегаты, которые можно купить подешевле, не имеют возможности использования при необходимости согнуть трубу с толстыми стенками.

Электрический привод

Трубогибы электрического типа отличаются особой точностью, поэтому в ряду профессиональных инструментов стоят максимально дорого. У этих агрегатов высокая производительность, они могут применяться при сложных работах, когда требуется делать изгиб с большой точностью.

Электротрубогибы работают по принципу наматывания труб вокруг колодки. Радиус, по которому изгибается изделие, задается заранее.

Угол изгиба устанавливается разными способами: механическим, как часовые стрелки, или целиком компьютеризированным – при этом показатели отображаются на жидкокристаллическом дисплее.

При использовании электрического трубогиба быть уверенным в том, что труба в месте изгиба сохранить свою целостность. Сгибать трубы такой инструмент позволяет при точности в один градус.

Основной недостаток этого типа трубогибов – их высокая цена. Это одни из самых дорогих приспособлений, которые можно купить в современных магазинах. Кроме того, весит это оборудование довольно много и имеет внушительные размеры.

Поэтому такие машины главным образом применяются в заводских условиях. представленных на рынке на сегодняшний день.

Сегодня существует несколько модификаций электрических трубогибов в зависимости от способа сгибания труб:

  • арбалетные: с их помощью можно гнуть трубы, изготовленные из тонкой стали, медные, латунные, металлопластиковые; угол изгиба при этом моет достигать девяноста градусов; устройство работает по принципу выдавливания труб на участке, где выполняется сгиб; инструмент сконструирован рационально, поэтому при его использовании прикладывать большие физически усилия не приходится; агрегат весит немного и достаточно компактен, поэтому его легко перемещать; цена арбалетных трубогибов невысока, их можно применять на даче, в гараже; такой инструмент можно сделать самостоятельно;
  • роликовые: с их помощью можно согнуть трубу в дугу или кольцо;такие трубогибы изготавливают на заводах с применением гидравлического или механического привода, есть целиком компьютеризированные модели, оснащенные соответствующим ПО; можно загибать трубы на большой угол, но для этого надо сделать несколько подходов, чтобы избежать появления складок; такой инструмент имеет довольно большие размеры;
  • обкаточные: используются при необходимости согнуть трубу из нержавеющей стали; работа строится таким образом: сначала трубу зажимаются между роликами, из них один предназначен для обкатывания; он приводится в действие ручным способом или автоматическим; радиус изгиа трубы соответствует диаметру ролика;
  • дроновые: используются при необходимости согнуть тонкие трубы; устройство представляет собой обычный трубогиб, однако при этом в трубу вставляют дрон – металлический штырь: он не дает деформироваться трубе с тонкими стенками; такие инструменты бывают ручными, автоматическими или полуавтоматами.
Статья в тему:  Как построить второй этаж на гараже в 2017 году

Как сделать трубогиб в домашних условиях

Как выбрать трубогиб для гибки круглых или профильных труб?

Как выбрать трубогиб для гибки круглых или профильных труб?

Видео ролики:

Трубогибы — это одни из самых востребованных металлообрабатывающих станков для гибки различного сортамента. Трубогибочные станки очень большая категория станков, включающая в себя различные виды и подвиды гибочного оборудования. В чем основные отличия данной категории оборудования? Прежде всего основное отличие этих станков по типу привода:

  1. Ручной неприводной трубогиб — самый простой тип гибочного оборудования. В станках такого типа применяется мускульная сила оператора.
  2. Гидравлические трубогибы. Для облегчения труда и ускорения производства применяются устройства с гидравлическим цилиндром (гидроцилиндром или гидравлическим домкратом).
  3. Электромеханические трубогибы. Это мощное автоматизированное оборудование с электромеханическим приводом (двигателем с редуктором), цепной или шестеренчатой передачей вращательного движения.
  4. Трубогибы электромеханические с гидравликой. Мощное оборудование, как правило, тяжелого класса, хотя есть исключения. Позволяют полностью автоматизировать процесс производства различных изделий из стального и металлического сортамента.

Но тип привода трубогибов, далеко не основное отличие делящее основную категорию, на ряд подкатегорий. Чем же отличаются трубогибы?

  • Трубогибы для радиусной гибки сортамента. Самый распространенный тип трубогибов — это классические трехроликовые трубогибы, предназначенные для гибки сортамента по радиусу. По радиусу в основном загибают профильные трубы прямоугольного сечения, для изготовления теплиц, парников, навесов, беседок, арок, ворот и т.д. Такие станки называют профилегибочными станками, или профилегибами. В зависимости от типа применяемых вальцов (оправок) они могут применяться для загиба как прямоугольных труб, так и круглых, а также другого сортамента (уголка, швеллера, тавра и т.д.). Профилегибы для радиусной гибки, так же как и другие типы трубогиб подразделяются на четыре основные подгруппы, представленные выше (ручные, гидравлические, электромеханические, электрогидравлические). Основной метод гибки — переменное вальцевание заготовок на трехвалковом станке (между тремя оправками — роликами).

Рис. 1: «Трубогибы для радиусной гибки». а) ручной трубогиб, профилегиб; б) ручной гидравлический трубогиб, профилегиб; в) трубогиб электромеханический; б) гидравлический трубогиб, профилегиб

  • Трубогибы для гибки на угол. Как правило на угол загибают круглые трубы (трубу прямоугольного сечения на угол загнуть не просто, это может вызвать деформацию, излом и сплющивание профильной трубы). Станки этого типа также подразделяются на ручные, гидравлические, электромеханические и электрогидравлические станки. Станки находят очень широкое применение в производстве. Их применяют для гибки газоводопроводных труб при изготовлении разводки в строительстве. Нередко данные трубогибы применяются автосервисами для изготовления защиты бамперов и т.п. Области применения: машиностроение, строительство, мебельное производство, коммунальное хозяйство. Методов гибки на угол гораздо больше, чем у предыдущего типа трубогибов: это метод рычага (в ручных трубогибах); метод давления при формировании угла через оправки (при помощи гидроцилиндра); метод намотки на оправку (ручной, гидравлический, электромеханический).

Рис. 2: «Виды трубогибов для гибки сортамента на угол». а) ручной трубогиб для круглой трубы; б) гидравлический трубогиб; в) электромеханический трубогиб для круглых труб; г) электрогидравлический трубогиб для круглой трубы.

  • Дорновые трубогибы. Это автоматизированное оборудование высокого класса, как правило с ЧПУ. Станки позволяют увеличить производительность и производить качественную гибку труб с тонкими стенками на малые, средние и большие радиусы (более 1 метра) в разных плоскостях (в зависимости от выбранной программы. Дорны для таких трубогибов могут изготавливаться из различных материалов для гибки разных сталей и сплавов, а также чистых металлов — меди и алюминия. На дорновых трубогибах изготавливаю, например, полотенцесушители. Дорновые трубогибы мы будем подробно рассматривать в одном из будущих выпусков.
Статья в тему:  Из чего лучше строить гараж на даче

Если вы прочитали нашу статью, то Вам проще будет выбрать профилегибочный станок или трубогиб. Теперь вы знаете все об основных типах и задачах, которые выполняют эти станки. Для задач частного покупателя, а в некоторых случаях небольших работ выполняемых фирмами, будет достаточно ручного трубогибы или гидравлического ручного станка. Для более крупных заказов необходимо приобретать станки с электроприводом и гидроэлектроприводом, т.к. это позволит сократить сроки и повысить производительность.

Удачных покупок! Надеемся мы помогли Вам сделать правильный выбор!

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
